PC組込み用パワーアンプ（ATX電源仕様）

　　PCケースに収めることが出来るiPodなどのポータブルプレーヤー用アンプを製作します。
　　電源はPCのATX電源を利用します。

　　

■必要なもの
　

No	品　名	品番・型式	購入先	個数	備　考
1	電源変換キット	品番：300447	オービット	1	ATX電源仕様で組立
2	DC/DCコンバータ	品番：SUCW60515	オービット	1
3	ピンジャック（白）	パネル取付	市　販	1
4	ピンジャック（赤）	パネル取付	市　販	1
5	ネジ式スピーカー端子（赤）	パネル取付	市　販	2
6	ネジ式スピーカー端子（黒）	パネル取付	市　販	2
7	ボリューム	50ΩAカーブ	市　販	1
8	ボリュームつまみ		市　販	1
9	シールドケーブル		市　販	20cm
11	熱収縮チューブ		市　販	5cm
12	バラ線　赤・黒	AWG24	市　販	各1m
13	ステレオ・パワーアンプ　キット	LAPA4755-KIT	マルツ	1
14	5インチベイケース・シャーシ	品番：200194	オービット	1
15	5インチベイ・パネル	品番：300456	オービット	1	穴追加工あり
16	5インチベイ・パネル	品番：300465	オービット	1	穴追加工あり

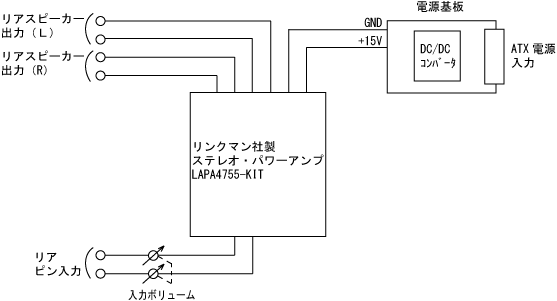

■配線図
　

■製作手順

1.　前面パネルの組立をします。

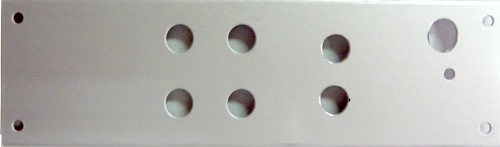

　　使用するのは、5インチベイ・パネル（品番：300456）で、ピンジャック用の２箇所の穴を追加工で新たにあけます。
　　またパネル取付のボリュームを使用する場合、ボリューム用穴を少し下側にヤスリで拡げる必要がある場合があります。
　　基板取り付けの場合は、ヤスリがけは不要です。
　　

　　　　

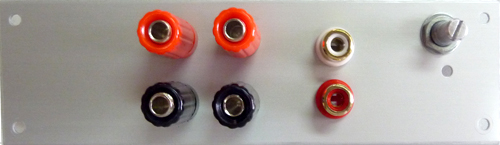

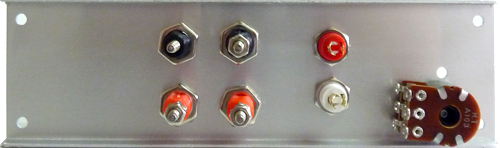

2.　ボリューム、ピンジャック、スピーカー端子を下の写真のように取り付けてください。
　　

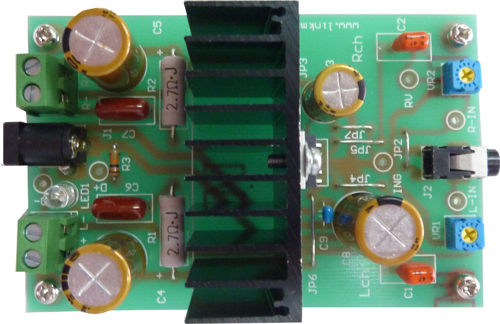

3.　今回はマルツパーツで購入できるリンクマンの「ステレオ・パワーアンプ　キット　LAPA4755-KIT」を使用します。
　　こちらは、組み立てキットですので、予めハンダ付けを行なって組み立てておいてください。

　　

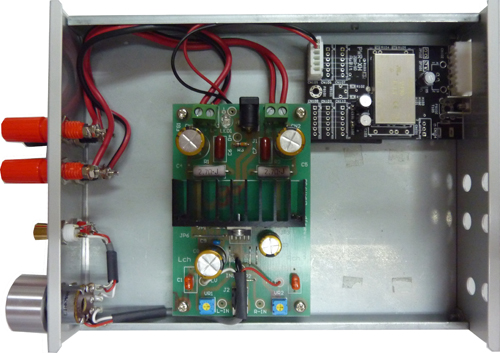

4.　ピンジャック→ボリューム→アンプ間、アンプ→スピーカー端子間をそれぞれシールドケーブル、バラ線で接続してください。

5.　電源変換キット（品番：300447）をATX電源入力仕様で組立します。

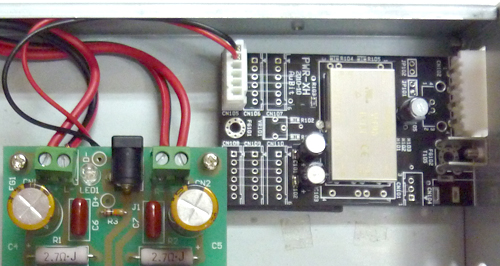

　　電源変換キットからはGNDと+15Vをアンプ基板に接続してください。
　　写真では、電源基板にXHコネクタを取り付けていますが、直付けでもかまいません。
　　

6.　音だし→完成

■PCIスロットを利用したスピーカー端子の設置

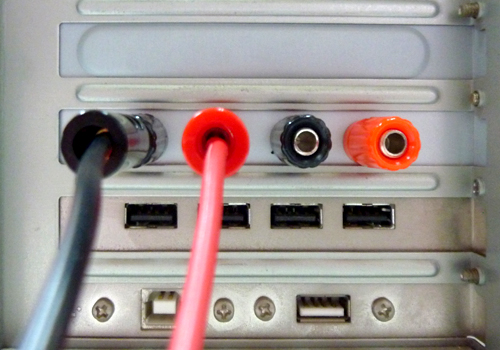

　　下の写真のように、品番：300469を利用して、PCIスロットにスピーカー端子を取り付けることができます。
　　
