| アンバランス-バランス変換器 |
| |

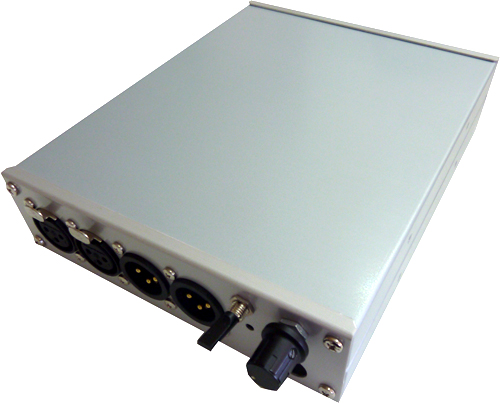

USB電源で動作する出力ボリューム付きアンバランス-バランスの両方向変換器を
５インチベイケースにコンパクトに収めたものを製作します。

■用途
1. バランス信号の音量調節
2. バランス信号をアンバランス信号へ変換
3. アンバランス信号をバランス信号へ変換

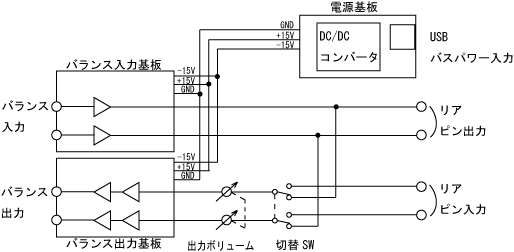

■配線図
■必要なもの
| No |
品 名 |
品 番・形 式 |
購入先 |
個 数 |
備 考 |
| 1 |

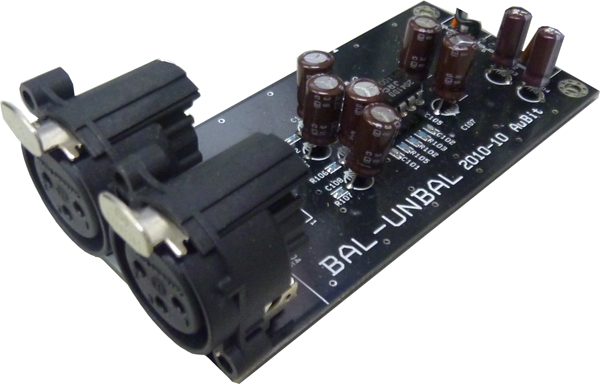

バランス出力変換キット0dB仕様 |
品番：300449+0 |
オービット |
1 |
|
| 2 |

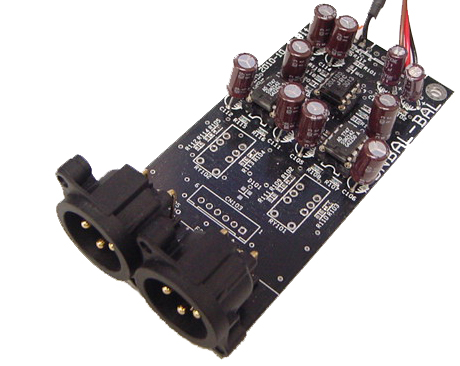

バランス入力変換キット0dB仕様 |
品番：300448-0 |
オービット |
1 |
|
| 3 |
電源変換キット |
品番：300447 |
オービット |
1 |
|
| 4 |
DC/DCコンバータ |
品番：SUW30515 |
オービット |
1 |
|
| 5 |
ピンジャック 白 |
|
市 販 |
2 |
|
| 6 |
ピンジャック 赤 |
|
市 販 |
2 |
|
| 7 |
トグルスイッチ |
1回路2接点ON-ONタイプ |
市 販 |
1 |
|
| 8 |
ボリューム |
50kΩAカーブ |
市 販 |
1 |
|
| 9 |
シールドケーブル |
|
市 販 |
1m |
|
| 10 |
バラ線 赤・黒・茶 |
AWG24 |
市 販 |
各20cm |
|
| 11 |
5インチベイケース・シャーシ |
品番：200194 |
オービット |
1 |
|
| 12 |
5インチベイ・パネル |
品番：300461 |
オービット |
1 |
|
| 13 |
5インチベイ・パネル |
品番：300466 |
オービット |
1 |
穴あけ改造あり |
■製作手順
1. バランス入力変換キット0dB仕様（品番：300448-0）を組立します。

2. バランス出力変換キット0dB仕様（品番：300449+0）を組立します。

3. 電源変換キット（品番：300447）をUSBバスパワー仕様で組立します。
本製作例では金属ケース入りのSUCW30515Cを使用しています。
オービット取扱品番「SUW30515C」が上記の金属ケースなしタイプです。

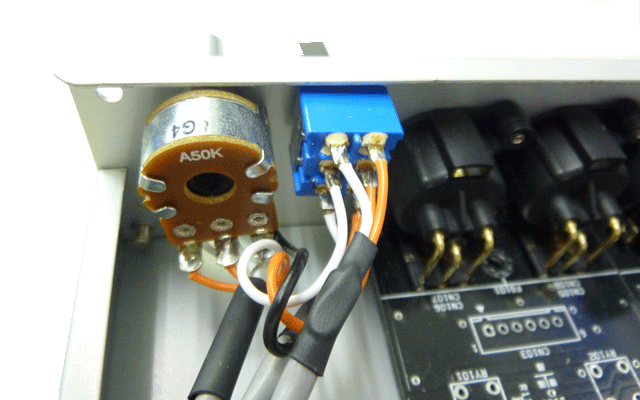

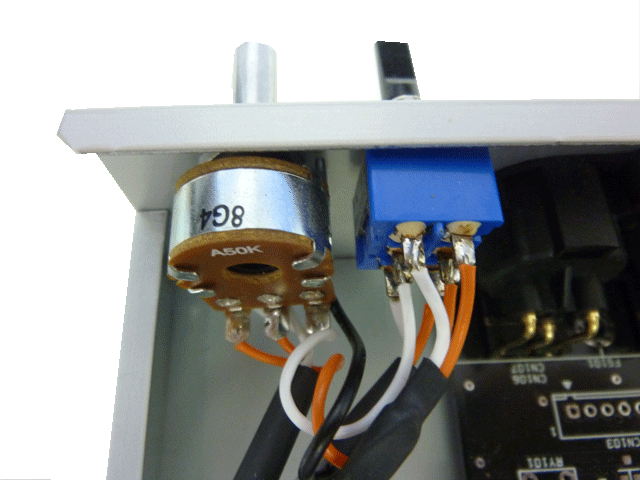

4. ボリューム・切替スイッチの取り付けします。

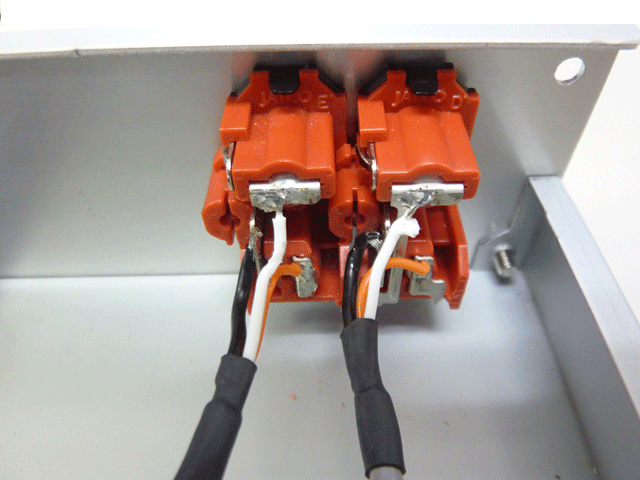

5. パネルにピンジャック、ネジ式スピーカー端子の取り付けします。

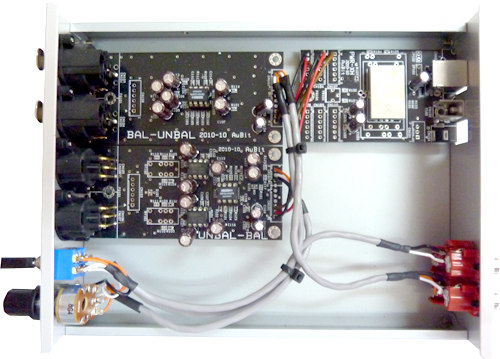

6. 各基板間を配線します。
今回は、各電線を基板に直付けします。
7. 音出し→完成
|
|
